• Popis produktu

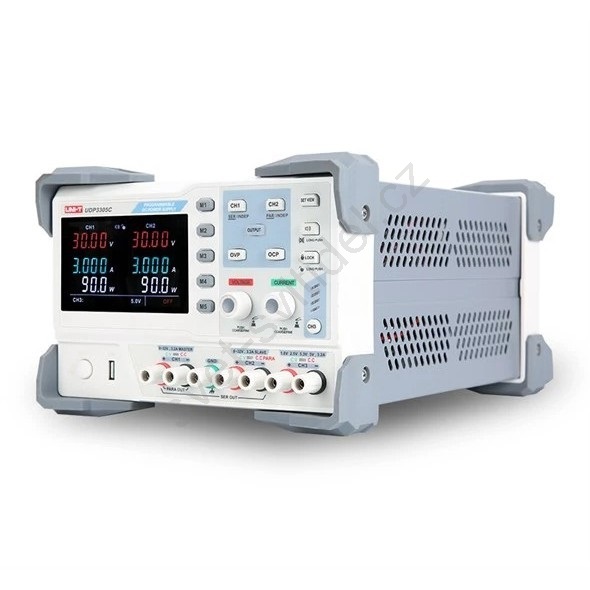

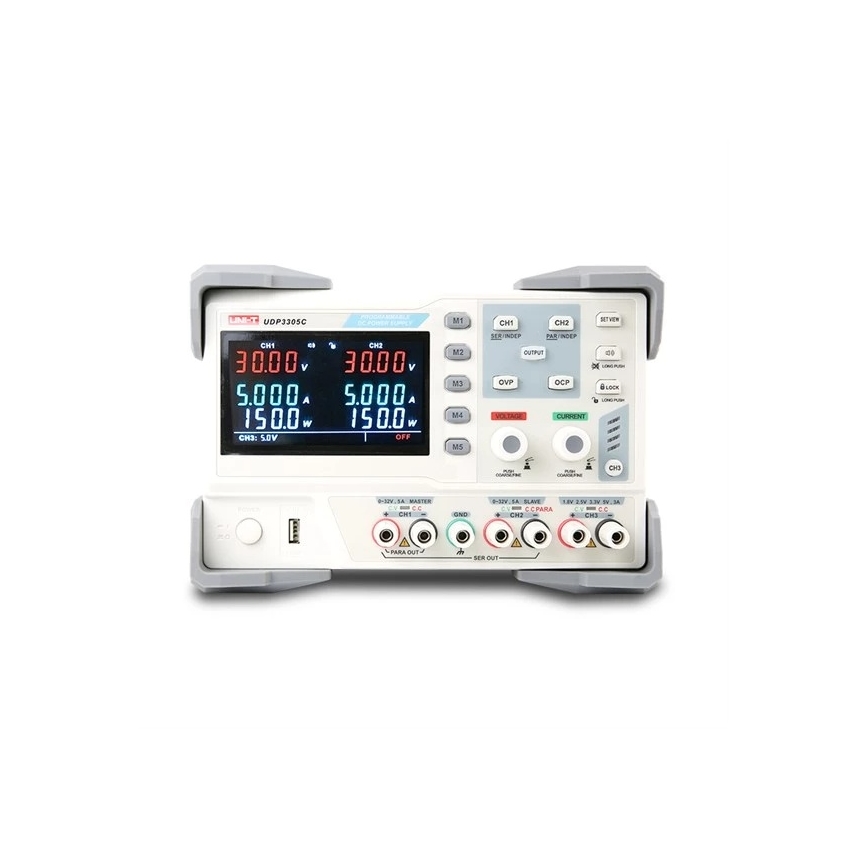

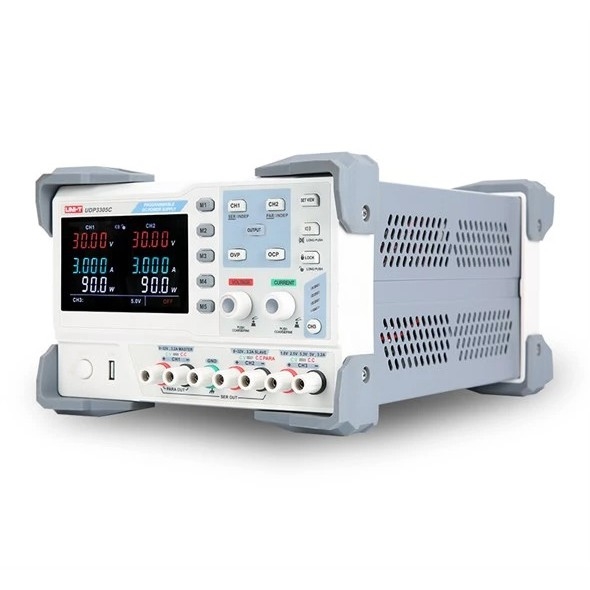

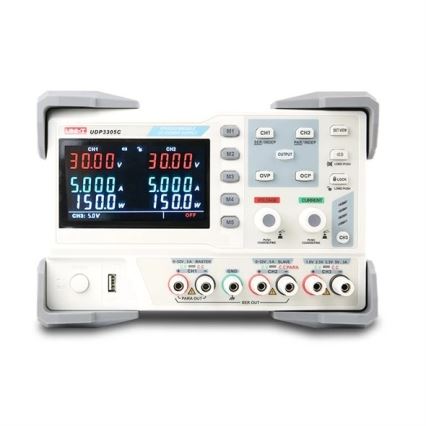

  • Programovatelný stejnosměrný napájecí zdroj UDP3305C je cenově výhodný, značkový laboratorní napájecí zdroj se čtyřmi nezávislými kanály od výrobce UNI-T.
  • Zdroj obsahuje klasický lineární transformátor a v kanálech CH1, CH2 umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 30V nebo v režimu konstantního výstupního proudu (CC) 0 až 5A.
  • Kanál CH3 poskytuje na výstupu konstantní napětí s možností zvolení hladiny 1,8V; 2,5V; 3,3V nebo 5,0V a má ochranu proti přetížení při dosažení odběru proudu 3,2A.
  • Kromě toho je na předním panelu konektor USB, který slouží jako kanál CH4 a je jím možné nabíjet např. mobilní telefon napětím 5V/2A.
  • Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, pak zdroj dodává napětí 0 až 60V/0 až 5A nebo 0 až 30V/10A.

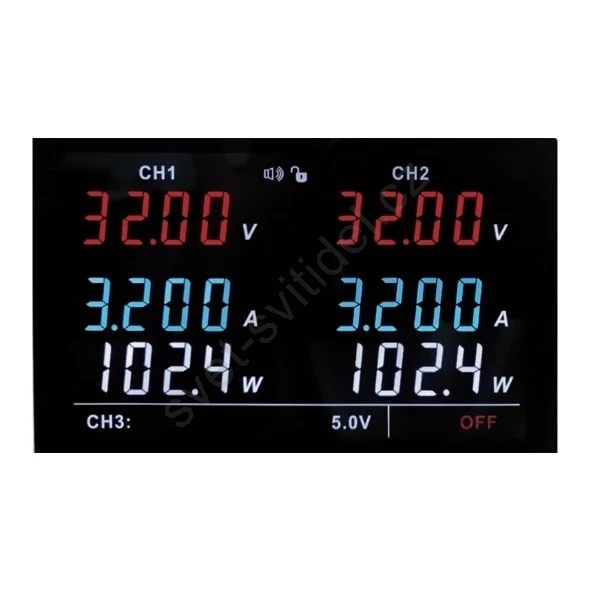

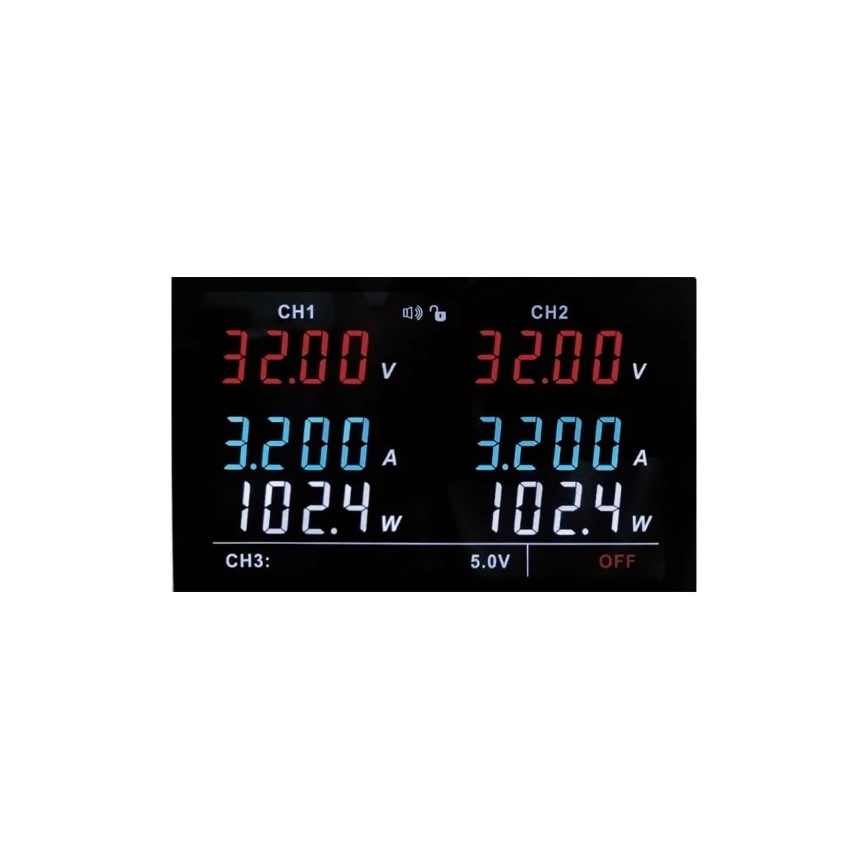

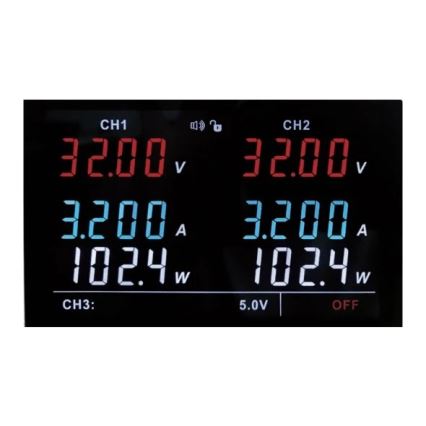

  • Laboratorní zdroj má EBTN displej se 6 vysoce přesnými ukazateli, které zobrazují současně napětí, proudy a výkony v každém z obou kanálů CH1 a CH2 s přesností na 4 místa.
  • Zdroj má programovatelné parametry.
  • Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů.

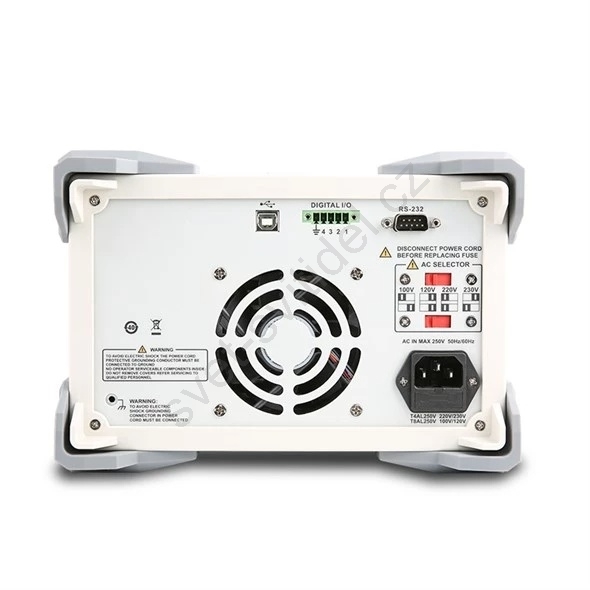

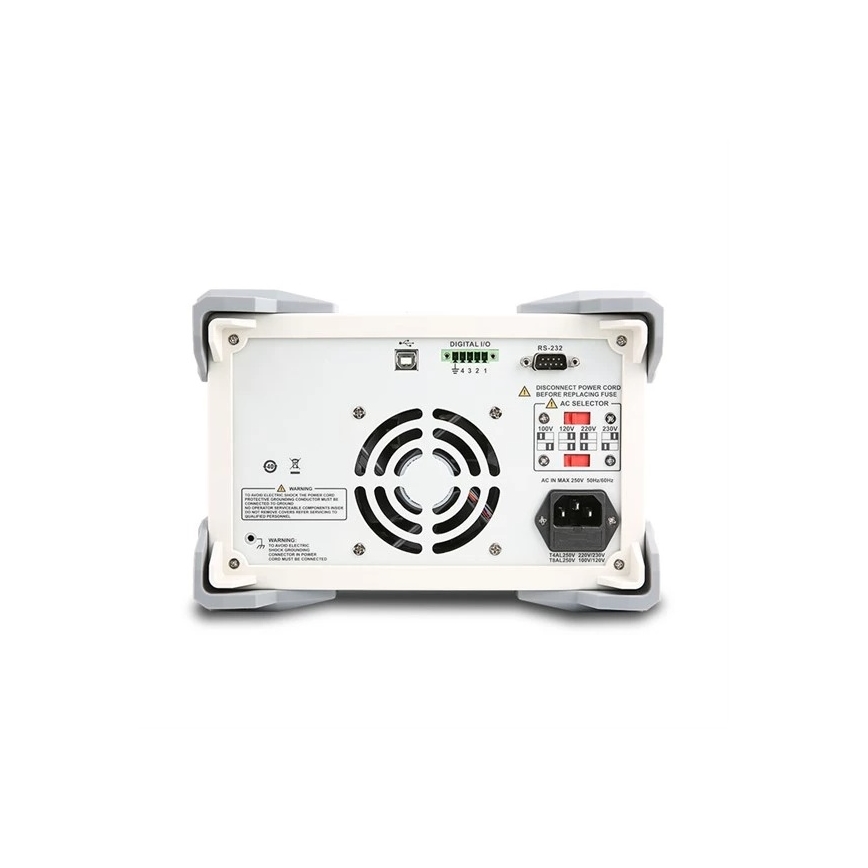

  • Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje.
  • Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem.
  • Pravidelné kalibrace je možné provádět softverově.
  • Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.
  • Technické parametry:
  • Jmenovité výstupní napětí CH1 a CH2: 0 až 30V.
  • Jmenovitý výstupní proud CH1 a CH2: 0 až 5A.
  • Celkový jmenovitý výstupní výkon: 315W.
  • Rozlišení nastavení napětí/proudů (CH1 a CH2): 10mV/1mA.
  • V režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,01% měřené hodnoty +3mV, při proudu ≤ 3A).
  • V režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,02% měřené hodnoty +5mV, při proudu > 3A).
  • V režimu (CC) přesnost nastavení proudu (CH1 a CH2): ≤ (0,2% měřené hodnoty +3mA).
  • Hluk a šum (20Hz až 20MHz) na výstupech CH1 a CH2: ≤1mV RMS / ≤3mA RMS.
  • Jmenovité výstupní napětí (přesnost)/proud CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá se přesně nastavit)/max. 3,2A.
  • Hluk a šum (20Hz až 20MHz) na výstupu CH3: ≤2mV.
  • Výstupní napětí/max. proud v kanálu CH4 (USB): 5V ± 0,25V/2A.
  • Teplotní koeficient napětí//proud: ≤ 300ppm/°C // ≤ 300ppm/°C.
  • Jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz).
  • Jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm).
  • Jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm).
