IP krytí (norma krytí Ingress Protection) - odolnost proti vniknutí cizího tělesa a kapaliny.
IP krytí se značí dvěma čísly
Pořizujete osvětlení do nového bytu či jen renovujete stávající? Nad zkratkami IP22, IP44 apod. jen bezradně kroutíte hlavou? Jestliže máte pocit, že jde nejspíš o novou Morseovu abecedu, nebojte, nejste v tom sami.
Mnoho lidí si kupuje nová světla do kuchyně či obýváku a velmi často ani nevědí, co všechno znamenají ty různé číslice a zkratky v popisu svítidel. Mnohdy i sami prodejci, například v hypermarketech, netuší, co že to vlastně označuje. Pokusím se vám tedy co nejsrozumitelněji objasnit význam oněch záhadných čísel.
Písmenka IP značí anglickou zkratku ingress protection (krytí). Číslice udávají stupeň krytí. Spojením výše uvedené zkratky a číslic získáme indikátor odolnosti elektrospotřebiče proti vniknutí cizího tělesa či vniknutí kapalin. Jinými slovy, toto krytí poskytuje ochranu před dotykem s živými a pohybujícími se částmi a dosahuje se jím ochrana před vniknutím cizích předmětů, prachu, vody apod.
Jaký druh krytí má dané
svítidlo se většinou označuje dvěma či třemi čísly a nově též písmeny.
Druhy krytí
První číslo značí ochranu před pevnými předměty nebo materiály.
Druhé číslo značí ochranu před tekutinami (vodou).
Třetí číslo značí ochranu proti mechanickým nárazům.
Třetí číslo ani písmena však nejsou moc používány.

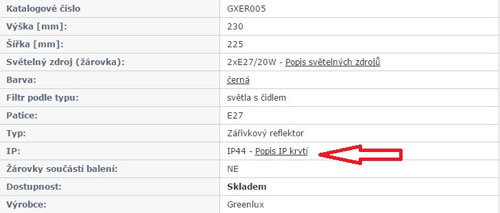

Nejčastěji se uvádí dvě číslice. Například jestliže má svítidlo IP24, tak první číslo (2) značí stupeň ochrany před pevnými předměty či materiály a druhé číslo (4) značí stupeň ochrany před vodou. Hodnotu IP krytí se vždy dozvíte v detailu produktu.
Setkat se můžete i s druhým nejčastějším zápisem a to je například IP x2. V tomhle případě bylo písmeno x použito místo čísla značícího stupeň ochrany před pevnými předměty nebo materiály. Většinou to bývá z toho důvodu, že výrobce uvádí krytí světla jen pro jednu třídu ochrany. Tedy víte, že
osvětlení je chráněno proti vodě, avšak nevíte zda i proti vniknutí předmětů. V tomhle případě nezbude nic jiného, než kontaktovat výrobce a na danou ochranu se zeptat.
Stupně ochrany před dotykem nebezpečných částí a před vniknutím cizích pevných těles udávané první číslicí:
• IP 0x - Nechráněno.
• IP 1x - Chráněno před vniknutím pevných cizích těles o průměru 50 mm a větších (například před náhodným dotykem ruky).
• IP 2x - Chráněno před vniknutím pevných cizích těles o průměru 12,5 mm a větších (např. prsty).
• IP 3x - Chráněno před vniknutím pevných cizích těles o průměru 2,5 mm a větších (např. nářadí a dráty).
• IP 4x - Chráněno před vniknutím pevných cizích těles o průměru 1 mm a větších (například nástroje, drátky).
• IP 5x - Chráněno před dotykem drátem a částečně před prachem.
• IP 6x - Úplně chráněno před prachem.
Stupně ochrany proti vniknutí vody udávané druhou číslicí:
• IP x0 - Nechráněno.
• IP x1 - Ochrana proti svisle padajícím kapkám vody.
• IP x2 - Ochrana před přímým dopadem vody do 15° od svislice.
• IP x3 - Ochrana před přímým dopadem vody až 60° od svislice.
• IP x4 - Ochrana proti vodě stříkající ze všech směrů.
• IP x5 - Ochrana proti proudu vody nízkého tlaku ze všech směrů.
• IP x6 - Ochrana proti dočasnému zaplavení vodou.
• IP x7 - Ochrana proti dočasnému ponoření do vody (15 cm až 1 m hloubky).
• IP x8 - Ochrana proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody.
• IP x9 - Ochrana proti tryskající vysokotlaké horké vodě.
Například světlo, jenž má IP44, je chráněno před vniknutím pevných cizích těles o průměru 1 mm a větších a zároveň je chráněno proti vodě stříkající ze všech směrů. Vzhledem k ochraně před stříkající vodou je vhodné jako svítidlo do koupelny. Nelze jej však umístit, kam Vás napadne. Tím se dostáváme k
bezpečnostním zónám v koupelně.
